射频同轴电缆技术规格书
Technical Specification Sheet of RF Coaxial Cable
Model Number / 电缆型号：KTR-141-37.5
Material Code / 物料编码：02.04.04.10304

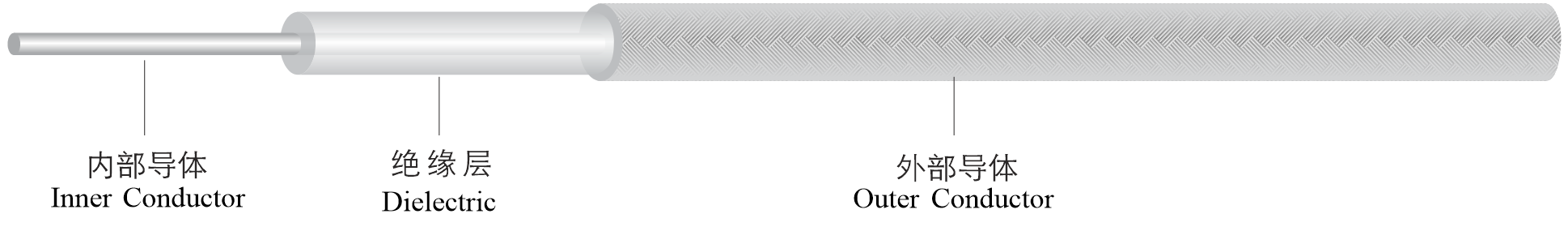

表1 结构尺寸/Structure Parameter
Construction Specification/结构尺寸 |
Item/项目 | Material/材料及工艺 | Diameter/直径(mm) |
1. Inner Conductor/内部导体 | Silver-Plated Copper/镀银铜 | 1.26±0.01 |
2. Dielectric/绝缘层 | PTFE/聚四氟乙烯 | 2.98±0.05 |
3. Outer Conductor/外部导体 | Tin-Plated Copper Braided Wire & Tin Soaked/镀锡铜丝编织后浸锡 | 3.50±0.05 |
表2电气性能/Electrical Data
Electrical Characteristics/电气性能 |
Items/项目 | Data/指标 |
Capacitance/电容 (pF/m) | 130 |
Impedance/阻抗 (ohm) | 37.5±2 |
Velocity of Propagation/速率 (%) | 70 |
Max. Operating Frequency/工作频率 (GHz) | 0～18 |
Time Delay/延时 (ns/m) | 4.7 |
Max. Operating Voltage/最大工作电压(Vrms) | 1500 |
Shielding Effectiveness/屏蔽性 (dB) | ＞100 (0-1G) |
表3 机械和环境性能/Mechanical Data
Mechanical and Environmental Characteristics/机械和环境性能 |
Items/项目 | Data/指标 |
Min. Bending Radius Static/最小弯曲半径，单次 (mm) | 10 |
RoHS/环保 | Compliant/合规 |
Operating Temp./工作温度 (℃) | -65～150 |
Weight/重量 (kg/km) | 51 (参考) |
表4 衰减及功率容量/Attenuation and Power
Attenuation @ 20℃ and Sea Level, Power/衰减，20℃； 功率容量，海平面 |
Frequency (GHz)/频点 | Attenuation (dB/m)/衰减 | Power (Watts CW)/功率 |
0.5 | 0.32 | 417 |
1 | 0.48 | 289 |
2 | 0.72 | 204 |
3 | 0.92 | 158 |
5 | 1.14 | 117 |
10 | 1.80 | 83 |
18 | 2.48 | 55 |
射频同轴电缆技术规格书
Technical Specification Sheet of RF Coaxial Cable
Model Number / 电缆型号：KTR-141-37.5
Material Code / 物料编码：02.04.04.10304
表1 结构尺寸/Structure Parameter
Construction Specification/结构尺寸 |
Item/项目 | Material/材料及工艺 | Diameter/直径(mm) |
1. Inner Conductor/内部导体 | Silver-Plated Copper/镀银铜 | 1.26±0.01 |
2. Dielectric/绝缘层 | PTFE/聚四氟乙烯 | 2.98±0.05 |
3. Outer Conductor/外部导体 | Tin-Plated Copper Braided Wire & Tin Soaked/镀锡铜丝编织后浸锡 | 3.50±0.05 |
表2电气性能/Electrical Data
Electrical Characteristics/电气性能 |
Items/项目 | Data/指标 |
Capacitance/电容 (pF/m) | 130 |
Impedance/阻抗 (ohm) | 37.5±2 |
Velocity of Propagation/速率 (%) | 70 |
Max. Operating Frequency/工作频率 (GHz) | 0～18 |
Time Delay/延时 (ns/m) | 4.7 |
Max. Operating Voltage/最大工作电压(Vrms) | 1500 |
Shielding Effectiveness/屏蔽性 (dB) | ＞100 (0-1G) |
表3 机械和环境性能/Mechanical Data
Mechanical and Environmental Characteristics/机械和环境性能 |
Items/项目 | Data/指标 |
Min. Bending Radius Static/最小弯曲半径，单次 (mm) | 10 |
RoHS/环保 | Compliant/合规 |
Operating Temp./工作温度 (℃) | -65～150 |
Weight/重量 (kg/km) | 51 (参考) |
表4 衰减及功率容量/Attenuation and Power
Attenuation @ 20℃ and Sea Level, Power/衰减，20℃； 功率容量，海平面 |
Frequency (GHz)/频点 | Attenuation (dB/m)/衰减 | Power (Watts CW)/功率 |
0.5 | 0.32 | 417 |
1 | 0.48 | 289 |
2 | 0.72 | 204 |
3 | 0.92 | 158 |
5 | 1.14 | 117 |
10 | 1.80 | 83 |
18 | 2.48 | 55 |
